長寿命 軸受部の適正なスラスト荷重、振動、熱等のストレスを軽減した理想的構造と、耐熱グリースのボールベアリング使用により長寿命が期待できます。
高性能、低騒音 空気力学を応用した羽根とフレーム形状により低騒音化、高風量化を実現しました。
広範囲での使用 使用材料のグレードアップにより、高温度範囲での使用が可能です。
低漏洩磁束 全金属製ファンはローター外周磁気シールドにより、漏洩磁束が少ない。
安全設計 モータ（羽根）がロックしてもインピーダンス、又は、サーマル保護によりコイルが焼損しないようになっています　*各種安全規格を取得しております。
回転異常検出（センサー）付可能 全金属製ファンは全機種、回転異常検出（センサー）付が出来ます。
防滴型の製作可能 全金属製ファンは全機種、防滴型の製作が可能です（ショーケース、冷蔵庫に最適）。
　

　

　 　 　
　

　

　 　

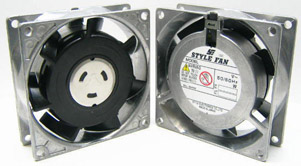

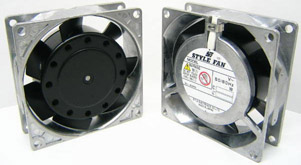

サイズは□80×25tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＳ８０Ｂ１０ 100 50/60 11/10 2550/3100 0.58/0.7 37/51 30/33
ＵＳ８０Ｂ１５ 115
ＵＳ８０Ｂ２０ 200
ＵＳ８０Ｂ２２ 220
ＵＳ８０Ｂ２３ 230
ロー ＵＳ８０ＢＬ１０ 100 50/60 8/7 1850/2150 0.4/0.47 19/24 27/29
ＵＳ８０ＢＬ１５ 115
ＵＳ８０ＢＬ２０ 200
ＵＳ８０ＢＬ２２ 220
ＵＳ８０ＢＬ２３ 230
　

　

　 　

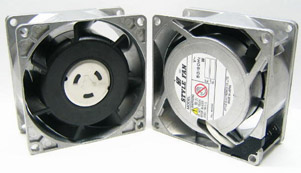

サイズは□80×38tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＳ８０Ｄ１０ 100 50/60 11/10 2700/3150 0.73/0.87 33/46 32/35
ＵＳ８０Ｄ１５ 115
ＵＳ８０Ｄ２０ 200
ＵＳ８０Ｄ２２ 220
ＵＳ８０Ｄ２３ 230
　

　

　 　

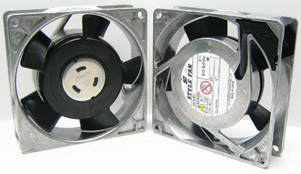

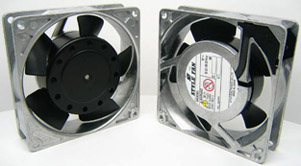

サイズは□92×25tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＳ９２Ｂ１０ 100 50/60 11/10 2550/3050 0.88/1.05 44/57 31/34
ＵＳ９２Ｂ１５ 115
ＵＳ９２Ｂ２０ 200
ＵＳ９２Ｂ２２ 220
ＵＳ９２Ｂ２３ 230
ロー ＵＳ９２ＢＬ１０ 100 50/60 9/8 1900/2150 0.63/0.72 20/24 28/30
ＵＳ９２ＢＬ１５ 115
ＵＳ９２ＢＬ２０ 200
ＵＳ９２ＢＬ２２ 220
ＵＳ９２ＢＬ２３ 230
　

　

　 　

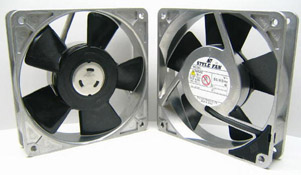

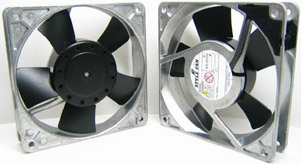

サイズは□120×25tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＳ１２Ｂ１０ 100 50/60 14/13 2400/2800 1.9/2.2 44/44 39/42
ＵＳ１２Ｂ１５ 115
ＵＳ１２Ｂ２０ 200
ＵＳ１２Ｂ２２ 220
ＵＳ１２Ｂ２３ 230
ロー ＵＳ１２ＢＬ１０ 100 50/60 11/10 1600/1750 1.3/1.4 18/18 32/33
ＵＳ１２ＢＬ１５ 115
ＵＳ１２ＢＬ２０ 200
ＵＳ１２ＢＬ２２ 220
ＵＳ１２ＢＬ２３ 230
　

　

　 　

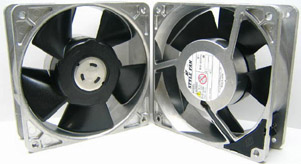

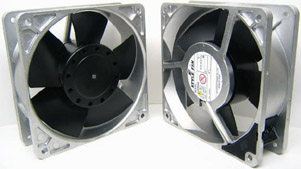

サイズは□120×38tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＳ１２Ｄ１０ 100 50/60 16/15 2650/3050 2.5/2.9 69/69 41/45
ＵＳ１２Ｄ１５ 115
ＵＳ１２Ｄ２０ 200
ＵＳ１２Ｄ２２ 220
ＵＳ１２Ｄ２３ 230
US12D22-GTW 220
低騒音 ＳＪ１２Ｄ１０ 100 50/60 16/15 2650/3050 2.2/2.5 64/64 39/43
ＳＪ１２Ｄ１５ 115
ＳＪ１２Ｄ２０ 200
ＳＪ１２Ｄ２２ 220
ＳＪ１２Ｄ２３ 230
USJ12D22-GTW 220
ハーフ ＵＳ１２ＤＨ１０ 100 50/60 15/14 2150/2400 2.0/2.2 40/38 37/40
ＵＳ１２ＤＨ１５ 115
ＵＳ１２ＤＨ２０ 200
ＵＳ１２ＤＨ２２ 220
ＵＳ１２ＤＨ２３ 230
　

　

　 　

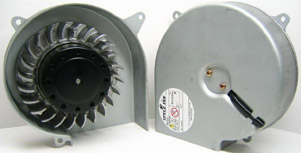

サイズは約Φ125×42tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＢＳ１２Ｄ１０ 100 50/60 28/28 2400/2450 0.70/0.75 108/147 47/48
ＢＳ１２Ｄ１５ 115
ＢＳ１２Ｄ２０ 200
ＢＳ１２Ｄ２２ 220
ＢＳ１２Ｄ２３ 230
ロー ＢＳ１２ＤＭ１０ 100 50/60 20/20 2250/2000 0.69/0.62 98/137 46/44
ＢＳ１２ＤＭ２０ 200
ＢＳ１２ＤＭ２２ 220
　

　

　 　

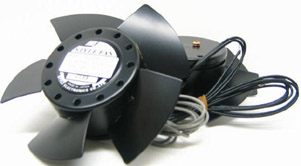

ノンフレームタイプです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＳＪ１２ＤＸ１０−Ｗ 100 50/60 16/15 2650/3050 2.2/2.5 64/64 39/43
ＳＪ１２ＤＸ２０−Ｗ 200
*最大風量、最大静圧においては、フレームを取付けた状態で測定しています
　ＵＳ１２ＤシリーズのＳＪ１２Ｄ同様の状態になります
　

　

　 　

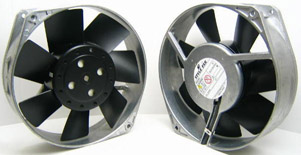

サイズはΦ150×38tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＳ１５Ｄ１０−Ｍ 100 50/60 33/30 2600/2950 4.3/5.0 108/108 54/58
ＵＳ１５Ｄ１５−Ｍ 115
ＵＳ１５Ｄ２０−Ｍ 200
ＵＳ１５Ｄ２２−Ｍ 220
ＵＳ１５Ｄ２３−Ｍ 230
ハーフ Ｓ１５ＤＨ１０ 100 50/60 30/27 2100/2350 3.5/4.0 59/61 48/51
Ｓ１５ＤＨ１５ 115
Ｓ１５ＤＨ２０ 200
Ｓ１５ＤＨ２２ 220
Ｓ１５ＤＨ２３ 230
高風量 ＵＺＳ１５Ｄ１０−Ｍ 100 50/60 35/33 2600/2950 5.0/5.8 98/88 56/60
ＵＺＳ１５Ｄ１５−Ｍ 115
ＵＺＳ１５Ｄ２０−Ｍ 200
ＵＺＳ１５Ｄ２２−Ｍ 220
ＵＺＳ１５Ｄ２３−Ｍ 230
UZS15D22-MGW 220
　

　

　 　

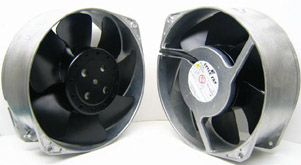

サイズはΦ150×55tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＳ１５Ｆ１０−Ｍ 100 50/60 37/34 2750/3050 5.0/5.8 118/127 52/56
ＵＳ１５Ｆ１５−Ｍ 115
ＵＳ１５Ｆ２０−Ｍ 200
ＵＳ１５Ｆ２２−Ｍ 220
ＵＳ１５Ｆ２３−Ｍ 230
ハーフ Ｓ１５ＦＨ１０ 100 50/60 36/34 2450/2750 4.3/5.0 88/88 49/53
Ｓ１５ＦＨ１５ 115
Ｓ１５ＦＨ２０ 200
Ｓ１５ＦＨ２２ 220
Ｓ１５ＦＨ２３ 230
高静圧 Ｓ１５Ｆ１０−ＺＭ 100 50/60 37/34 2750/3050 5.3/6.0 127/103 53/57
Ｓ１５Ｆ１５−ＺＭ 115
Ｓ１５Ｆ２０−ＺＭ 200
Ｓ１５Ｆ２２−ＺＭ 220
Ｓ１５Ｆ２３−ＺＭ 230
US15F22-ZMGW 220
　

　

　 　

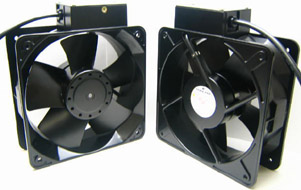

サイズは□180×65tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード Ｓ１８Ｆ１０−Ｍ 100 50/60 40/50 2750/3100 8.6/10 177/167 63/67
Ｓ１８Ｆ１５−Ｍ 115
Ｓ１８Ｆ２０−Ｍ 200
Ｓ１８Ｆ２２−Ｍ 220
Ｓ１８Ｆ２３−Ｍ 230
US18F22-MGW 220
ハーフ Ｓ１８ＦＨ１０−Ｍ 100 50/60 40/50 2700/3000 8.5/9.5 137/137 62/65
Ｓ１８ＦＨ１５−Ｍ 115
Ｓ１８ＦＨ２０−Ｍ 200
Ｓ１８ＦＨ２２−Ｍ 220
Ｓ１８ＦＨ２３−Ｍ 230
ロー Ｓ１８ＦＬ１０−Ｍ 100 50/60 28/28 1300/1600 4.0/4.8 35/55 41/46
Ｓ１８ＦＬ１５−Ｍ 115
Ｓ１８ＦＬ２０−Ｍ 200
Ｓ１８ＦＬ２２−Ｍ 220
Ｓ１８ＦＬ２３−Ｍ 230
　

　

　 　 　
　

　

　 　
サイズは□80×25tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＰ８０Ｂ１０ 100 50/60 7/6 2600/3000 0.57/0.67 39/53 30/33
ＵＰ８０Ｂ１５ 115
ＵＰ８０Ｂ２０ 200
ＵＰ８０Ｂ２２ 220
ＵＰ８０Ｂ２３ 230
ロー ＵＰ８０ＢＬ１０ 100 50/60 5/4.5 1800/2000 0.39/0.43 20/24 27/29
ＵＰ８０ＢＬ１５ 115
ＵＰ８０ＢＬ２０ 200
ＵＰ８０ＢＬ２２ 220
ＵＰ８０ＢＬ２３ 230
　

　

　 　
サイズは□80×38tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＰ８０Ｄ１０ 100 50/60 9/8 2800/3250 0.66/0.76 41/55 35/38
ＵＰ８０Ｄ１５ 115
ＵＰ８０Ｄ２０ 200
ＵＰ８０Ｄ２２ 220
ＵＰ８０Ｄ２３ 230
ロー ＵＰ８０ＤＬ１０ 100 50/60 5.5/5 2050/2050 0.46/0.46 25/25 30/30
ＵＰ８０ＤＬ１５ 115
ＵＰ８０ＤＬ２０ 200
ＵＰ８０ＤＬ２２ 220
ＵＰ８０ＤＬ２３ 230
　

　

　 　
サイズは□92×25tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＰ９２Ｂ１０ 100 50/60 10/9 2550/3000 1.0/1.2 46/63 33/36
ＵＰ９２Ｂ１５ 115
ＵＰ９２Ｂ２０ 200
ＵＰ９２Ｂ２２ 220
ＵＰ９２Ｂ２３ 230
ロー ＵＰ９２ＢＬ１０ 100 50/60 7/6 1800/2000 0.7/0.8 23/26 29/31
ＵＰ９２ＢＬ１５ 115
ＵＰ９２ＢＬ２０ 200
ＵＰ９２ＢＬ２２ 220
ＵＰ９２ＢＬ２３ 230
　

　

　 　
サイズは□120×25tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＰ１２Ｂ１０ 100 50/60 14/12 2350/2750 2.0/2.3 52/44 39/42
ＵＰ１２Ｂ１５ 115
ＵＰ１２Ｂ２０ 200
ＵＰ１２Ｂ２２ 220
ＵＰ１２Ｂ２３ 230
ロー ＵＰ１２ＢＬ１０ 100 50/60 9/8 1600/1800 1.3/1.5 22/23 31/33
ＵＰ１２ＢＬ１５ 115
ＵＰ１２ＢＬ２０ 200
ＵＰ１２ＢＬ２２ 220
ＵＰ１２ＢＬ２３ 230
　

　

　 　
サイズは□120×38tです
　 　 　
　
型式 電圧
Ｖ		 周波数
Hz		 入力
W		 回転速度
r/min		 最大風量
ｍ3/min		 最大静圧
Pa		 騒音
dB(A)
スタンダード ＵＰ１２Ｄ１０ 100 50/60 16/15 2650/3000 2.7/3.0 88/88 42/46
ＵＰ１２Ｄ１５ 115
ＵＰ１２Ｄ２０ 200
ＵＰ１２Ｄ２２ 220
ＵＰ１２Ｄ２３ 230
ハーフ ＵＰ１２ＤＨ１０ 100 50/60 15/14 2150/2350 2.2/2.4 49/49 37/39
ＵＰ１２ＤＨ１５ 115
ＵＰ１２ＤＨ２０ 200
ＵＰ１２ＤＨ２２ 220
ＵＰ１２ＤＨ２３ 230
ロー ＵＰ１２ＤＬ１０ 100 50/60 13/12 1900/2000 1.9/2.0 39/39 34/35
ＵＰ１２ＤＬ１５ 115
ＵＰ１２ＤＬ２０ 200
ＵＰ１２ＤＬ２２ 220
ＵＰ１２ＤＬ２３ 230
　

　
