10BASE-T〜1000BASE-Tの高速LAN用配線ケーブル。


●ギガイーサネット（1000BASE-T)対応ケーブルです。
●多重漏話減衰量(パワーサムNEXT)を抑えた構造になっています。
●エンハンスト・カテゴリ5規格に適合し、350MHzまでの性能に対応します。
●可とう性に優れています。
●4対、8対、16対、24対を用意しています。
●荷姿には『OKIエイト巻』方式を採用し、開梱せずにケーブルを引出せます(4対のみ)。
シールド 品名記号 対数※1 導体 シース 標準条長
m		 概算重量
kg/km		 梱包形態
材質 外径mm 色(色記号)※3
なし 0.5 4P DTI-C5e350 (色記号) 4 AWG24
(0.5mm単線)		 PVC 5.3 緑(G)､青(B)､赤(R)､橙(O)､黄(Y)､紫(V)､濃青(DB)､白(W)､灰(S) 300 34 把巻き
0.5 8P DTI-C5e350(8ｼﾞｶﾞﾀ) (色記号) 8 11.5×5.5※2 500 70 ﾄﾞﾗﾑ巻き
0.5 16P DTI-C5e350 (色記号) 16 13.0 135
0.5 24P DTI-C5e350 (色記号) 24 14.3 170
あり 0.5 4P DTI-C5e350 SLA (色記号) ※4 4 6.0 300 50 把巻き
　※1これら以外の対数については別途ご相談ください。　※2長径×短径(下図参照)　※3ご注文の際は色記号をご指定ください。 ※4受注生産品となります。

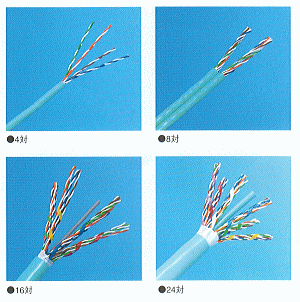

4対 8対(8ｼﾞｶﾞﾀ) 16対 24対
【シールドなし】
【シールドあり】



※本品は受注生産品となります。		 − − −


周波数
MHz		 挿入損失IL
dB/100m		 近端漏話減衰量NEXT
ｄB		 電力和近端漏話減衰量PSNEXT
ｄB		 反射減衰量RL
ｄB		 減衰対漏話比ACR
ｄB
 伝搬遅延時間差P.Delay Skew
ns/100m
実測値 規格値 実測値 規格値 実測値 規格値 実測値 規格値 実測値 規格値 実測値 規格値
1 1.8 ≦2.0 74.3 ≧65.3 72.3 ≧62.3 24 ≧20.0 72.5 ≧63.3 38 ≧45
4 3.8 ≦4.1 65.3 ≧56.3 63.3 ≧53.3 28 ≧23.0 61.5 ≧52.2 37 ≧45
10 6.0 ≦6.5 59.3 ≧50.3 57.3 ≧47.3 30 ≧25.0 53.3 ≧43.8 37 ≧45
16 7.6 ≦8.2 56.2 ≧47.3 54.2 ≧44.3 33 ≧25.0 46.6 ≧39.1 37 ≧45
20 8.6 ≦9.3 54.8 ≧45.8 52.8 ≧42.8 31 ≧25.0 46.2 ≧36.5 37 ≧45
31.25 10.7 ≦11.7 51.9 ≧42.9 49.9 ≧39.9 31 ≧23.6 41.2 ≧31.2 37 ≧45
62.5 15.5 ≦17.0 47.4 ≧38.4 45.4 ≧35.4 28 ≧21.5 31.9 ≧21.4 37 ≧45
100 19.9 ≦22.0 44.3 ≧35.3 42.3 ≧32.3 26 ≧20.1 24.4 ≧13.3 37 ≧45
155 25.2 − 41.6 − 39.6 − 24 − 16.4 − 36 −
200 29.2 − 39.8 − 37.8 − 22 − 10.6 − 36 −
250 32.8 − 38.5 − 36.5 − 21 − 5.7 − 36 −
300 34.1 − 36.9 − 34.9 − 21 − 2.8 − 36 −
350 35.1 − 35.2 − 33.2 − 19 − 0.1 − 36 −
注)規格値はTIA/EIA-568-B.2-1、実測値は最悪値です。
