１．ＧＩ−ＰＣＦの適用領域
 |
特 長 |
| (1) |
大口径、高ＮＡの為、安価なモジュールが 適用可能です。 |
| (2) |
短・中距離での高速伝送に優れています。 |
| (3) |
コアに石英硝子を使用している為、優れた機械特性(曲げ)や環境特性(使用温度/耐油等)を有しています。 |
|
背 景 |
| |
・現状のＳＩーＰＣＦの伝送帯域
：１００ＭＨｚ・１００ｍ
↓
・要求性能：高速化且つ、長距離伝送
：５００MHｚ・１００ｍ |
| |
〜'03 |
'03〜'05 |
'06〜 |
| 速度×ケーブル長 |
50M×100ｍ |
131M×100ｍ |
250M×100ｍ |
現行品対応
(SI-HPCF) |
○
|
△
(50ｍ以上不可) |
×
(30ｍ以上不可) |
２．市場
|

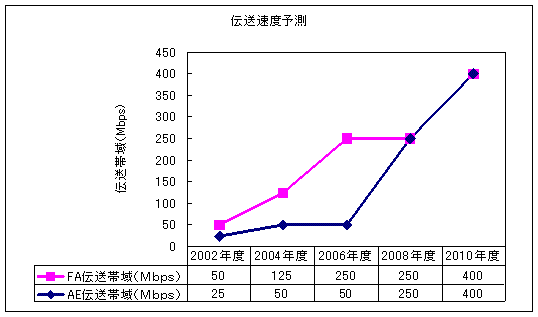

ＰＣＦ市場予測 |
| |
ＦＡ： |
'02頃から光化採用始まり、第3メーカの光化への動きも加速化が予想される。 |
| |
車載： |
既に海外カーメーカーがPOFによる車内光LANを採用。
更に高速化、高耐熱、高屈曲からPCFへの期待が大きい。 |
|

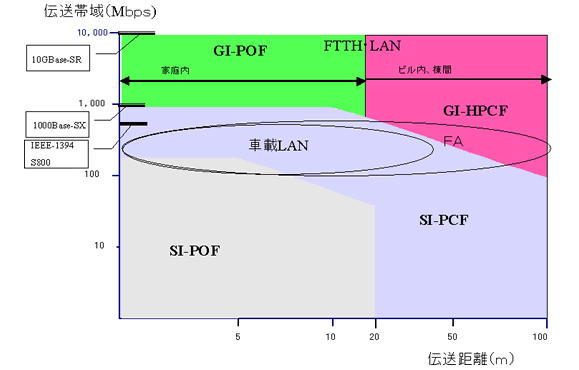

伝送速度と伝送距離 |
３．仕様概要
| |
GI-HPCF |
現行品SI-HPCF |
| 屈折率形状 |
 |
 |
| GI部径 |
175μｍ |
― |
| コア径 |
200μｍ |
200μｍ |
クラッド径
|
230μｍ |
230μｍ |
| 伝送帯域 |
≧50MHz・kｍ |
≧10MHz・kｍ |
| 伝送損失 |
≦7dB/kｍ |
≦7dB/kｍ |
|
特 長 |
| |
・従来のSI-HPCFと構造が同じであり、コネクタ／プラグに互換性があります。
（F05,F07使用可能） |
| |
・伝送帯域性能が向上しております。 |
４．特 性
伝送損失特性
 |
| 伝送損失≦7ｄB/kｍ(850nｍ) |
伝送帯域特性
 |
| 伝送帯域≧50MHz・kｍ |

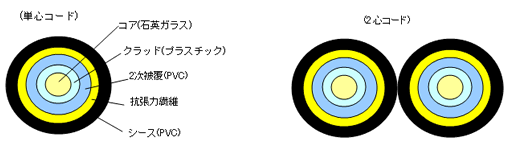

５．構造例
 |
| コア径／クラッド径(μｍ) |
200/230 |
| クラッド材種別 |
ハードクラッド |
| 2次被覆外径(ｍｍ) |
0.9 |
| 2次被覆材種別 |
PVC* |
|
| 心線数 |
1 |
2 |
| コード外径(ｍｍ) |
2.2 |
2.2×4.4 |
|
伝送損失(dB/kｍ)
|
7以下(λ＝850) |
| 許容張力(N) |
≦127 |
≦245 |
| 許容曲げ半径(ｍｍ) |
≧15 |
 |
| 心線数 |
1、2、3、4 |
| ケーブル外径(ｍｍ) |
8.4 |
| 伝送損失(dB/kｍ) |
≦7(λ＝850nm) |
| 許容張力(N) |
≦1450 |
| 許容曲げ半径(ｍｍ) |
≧50 |
|
|
広域用GI-HPCFケーブル
