●概要 高性能針状熱電半導体素子の開発により、セパレーターにＰ型とＮ型熱電素子を交互に配置し、一体化モジュールを開発しました。 ペルチェモジュールの両面がアルミプレートの新型です。熱伝達速度が速く、冷却温度範囲も広くなりました。
|
●特長
セラミック板のないスケルトン構造により熱電素子を冷却、加熱面に直接取付け、熱抵抗を大幅に低減し冷却能力が飛躍的に向上しました。
熱電素子の固定は、セパレーター（ガラスエポシキ）によって保持されており、モジュールは柔軟構造となっており、アルミニウム板でモールドされていますので、

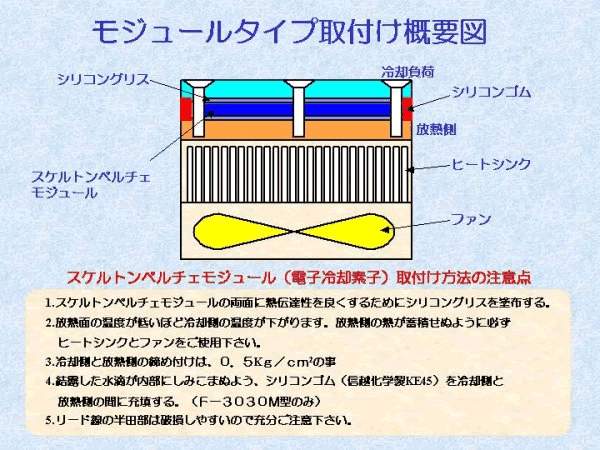

取り付けも簡単です。
●信頼性
独自のセパレーター型スケルトン構造であるので、熱応力を緩和することができ、耐久性が向上するとともに、従来困難であったモジュールの大型化を実現しました。
冷却・加熱の繰り返しにも充分な耐久性があります。
●仕様
|
項目
|
UT7070-AL
|
UT4040-AL
|
UT2020-AL
|
| 最大電流(A) |
7
|
7
|
3.2
|
| 印加電圧(V) |
28
|
19
|
7
|
| 最大温度差( |
72
|
76.5
|
67
|
| 最大吸熱量(W) |
132
|
64
|
13
|
| 内部抵抗( |
3
|
2
|
2
|
| 最高使用温度 |
150℃
|
150℃
|
150℃
|
| 外形寸法(mm) |
71×73
|
47×48
|
22×22
|
| 厚さ(±0.1mm) |
5
|
3.56
|
3.45
|
| 重量(g) |
90
|
26
|
7.5
|
| COP W/VA |
0.673
|
0.481
|
0.58
|
| 表 面 材 質 |
アルミニウム
|
アルミニウム
|
アルミニウム
|
